Nuevo estadio San Mamés y polideportivo

España

Diseñado con el concepto de energía y unidad, el nuevo estadio de San Mamés es el estadio para el Athletic Club de Bilbao, uno de los clubes europeos de fútbol con mayor historia y tradición.

Única sede en España de la Eurocopa 2020

El nuevo estadio reemplazó al antiguo estadio San Mamés, que llegó a cumplir 100 años de antigüedad y que se conocía en el fútbol europeo como la Catedral del fútbol.

Su ubicación, como final de la trama urbana del Ensanche de Bilbao, asomándose sobre la Ría, convierte al edificio en una pieza arquitectónica que debe manifestarse con fuerza, rotundidad y respeto hacia el resto de las edificaciones que completan esta zona de la ciudad. El proyecto da un valor añadido a los espacios de circulación, aportando cualidades espaciales a los mismos y relacionándolos intensamente con la ciudad y el entorno.

Consta de dos elementos estructurales claramente diferenciados: Por un lado, una estructura basada en pórticos mixtos para hacer frente a un voladizo perimetral de 7 m y, por otro lado, una estructura de cubierta con un voladizo de 50 m sustentada por la estructura de pórticos mixtos.

Para dar respuesta a las necesidades del Club de no jugar fuera de su sede, y dado que parte de la huella del nuevo estadio se solapaba con la del antiguo, IDOM planteó un sistema constructivo por fases, que permitió pasar de jugar en el estadio antiguo al nuevo en cuestión de 3 meses.

Tras dos años de construcción de la primera fase del estadio, al terminar la temporada 2012/13 se pudo demoler el estadio antiguo. Durante la temporada 2013/14, el juego se mantuvo con total normalidad, mientras se completaban los trabajos de la Tribuna Sur.

Mientras en sus gradas se mantiene la atmósfera de la vieja Catedral, el nuevo estadio se diseña con elementos contemporáneos que permiten comunicar la actividad del interior a los habitantes de Bilbao.

La piel permeable, cuyo objetivo es fundamentalmente definir claramente los límites de la envolvente y presentar una imagen visualmente reconocible de la pieza arquitectónica, se proyecta con elementos verticales a modo de lamas en una dimensión tal que permiten la transparencia adecuada a la vez que garantizan la consideración de espacio exterior para la evacuación del aforo.

La fachada se compone de más de 2.700 lamas que generan una envolvente que cambia su aspecto visual a medida que cambiamos el ángulo desde el que vemos el edificio. Este curioso efecto se consigue con un solo tipo de geometría y un alto desarrollo en ingeniería.

Desde las distintas perspectivas se percibe un edificio cambiante. La singular pieza de fachada es una “lama” de 5,40 m por 1,20 m, con geometría de doble curvatura. El conjunto de fachada contiene más de 2.700 unidades de este tipo, todas ellas idénticas entre sí, y distribuidas en 5 niveles.

Esa imagen dinámica y cambiante del edificio se ve acentuada con la iluminación de fachada.

Cada vela, de 5 m de alto y girada 90º grados, se ilumina con 17 luminarias DOT XL-6 RGB, controladas individualmente y dispuestas en perfiles de chapa de aluminio lacado diseñados específicamente para el nuevo estadio.

El uso de tecnología LED en toda la iluminación de fachada permite el ahorro de hasta un 50% del consumo energético con respecto a sistemas tradicionales de iluminación y, además, permite extender de manera muy considerable la vida útil de la instalación llegando a reducir a la cuarta parte las necesidades habituales de mantenimiento.

La fachada multimedia de 306 grados hace del nuevo estadio una gran lámpara sobre la Ría de Bilbao, un gran hito urbano.

El diseño del nuevo estadio, con capacidad para 53.332 espectadores, cumple con los requerimientos de un estadio “categoría Elite”, la más alta, según la UEFA. El complejo contiene usos complementarios como Museo, zona comercial, restaurante, cafetería, salas de Eventos, salas de reuniones y salas de conferencias.

El nuevo espacio polideportivo incluido dentro del edificio del Estadio de San Mamés y promovido por el Ayuntamiento de Bilbao tiene una gran relevancia en el desarrollo del área equipamental de San Mamés.

Será el primer centro municipal dotado en su zona de aguas con una piscina de natación de 50m de longitud. Este hecho, unido a la disposición de dos vasos de carácter recreativo, una sauna y un baño turco permitirán gran versatilidad en el uso de las nuevas instalaciones, abarcando desde entrenamientos deportivos de alto nivel, cursillos de formación o actividades grupales.

Compartiendo espacio, se ha desarrollado también un polideportivo que se resuelve en los tres niveles disponibles dentro del estadio de la siguiente manera:

Nivel -1. Se ubica la Sala de Fitness, con acceso desde la planta inferior, que vuelca sus vistas sobre el espacio de las piscinas ubicadas en el Nivel -2.

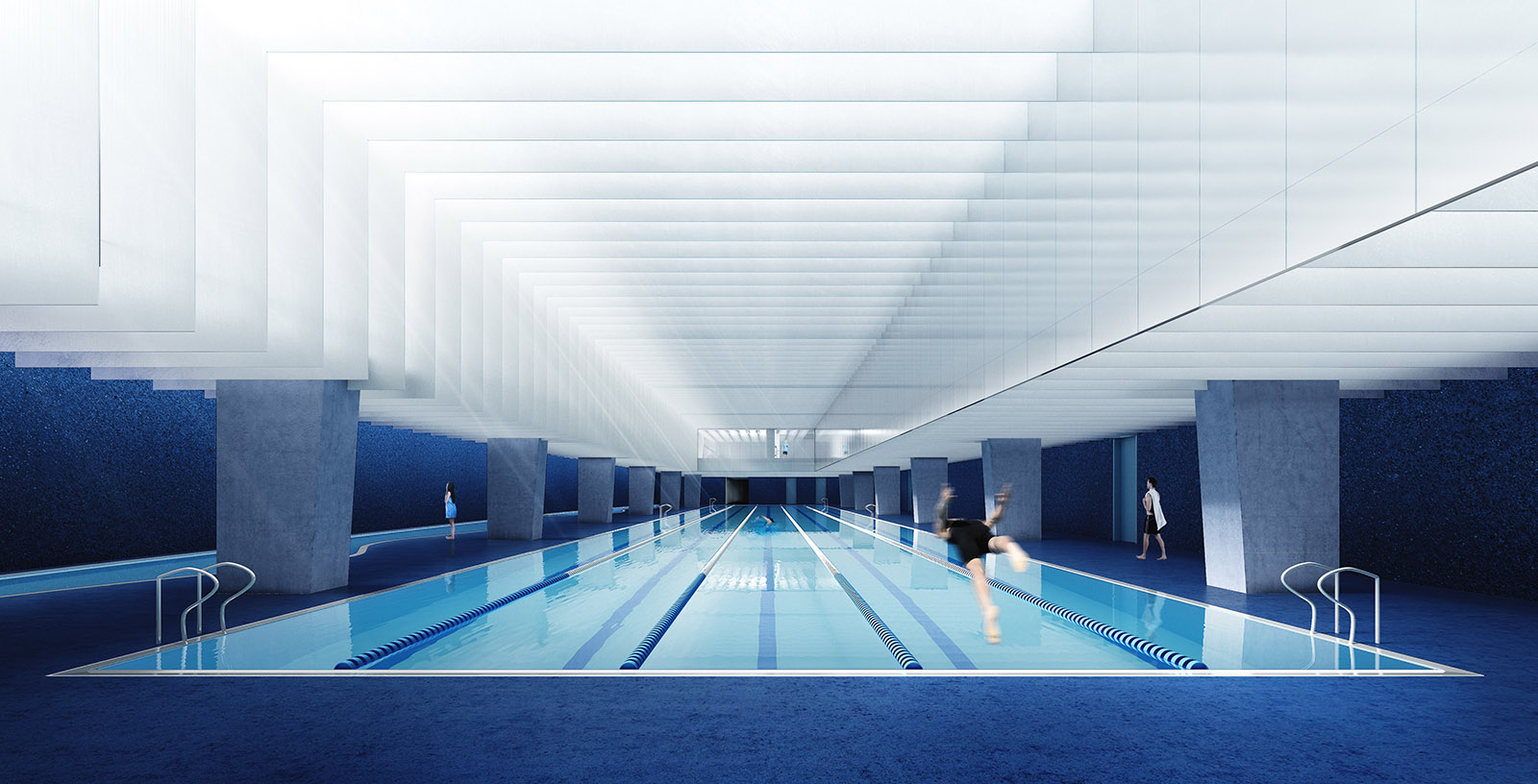

Nivel -2. Se agrupa la mayor parte del programa funcional. Comenzando por el espacio de recepción y control. Desde este espacio se llega al corredor principal desde donde se accede a la totalidad de las zonas deportivas. Dos espacios polivalentes para la realización de actividades deportivas, espacios de vestuarios y aseos, la escalera y ascensor internos que llevan desde esta planta a la sala de actividad deportiva del Nivel -1. Vestuarios para la zona de aguas, estableciendo un filtro hacia el interior del espacio principal de la piscina. La zona de piscina es la que más metros cuadrados dispone en el polideportivo, ubicando una piscina cubierta de 50 metros de longitud, así como dos láminas de agua previstas para wellness e infantil. Para el diseño de del vaso principal se han tenido en cuenta los estándares de alta competición establecidos por la FINA. El vaso de 50 metros de largo permite el entrenamiento deportivo, tanto de natación recreativa como competitiva. La configuración para este vaso, contempla la instalación de una pared móvil. De este modo se puede pasar de la configuración de 50 m para entrenamientos de alta competición a una configuración de 25+25m en la que compaginar la natación deportiva con actividades de gimnasia acuática o cursos de formación. Para ello se prevé que la profundidad de este vaso varíe entre los 180cm de la zona dedicada a natación y los 140cm del área dedicada a actividades de recreo y formación.
Nivel -3. Con uso restringido para las instalaciones de los vasos de piscina y vestuarios de personal.
